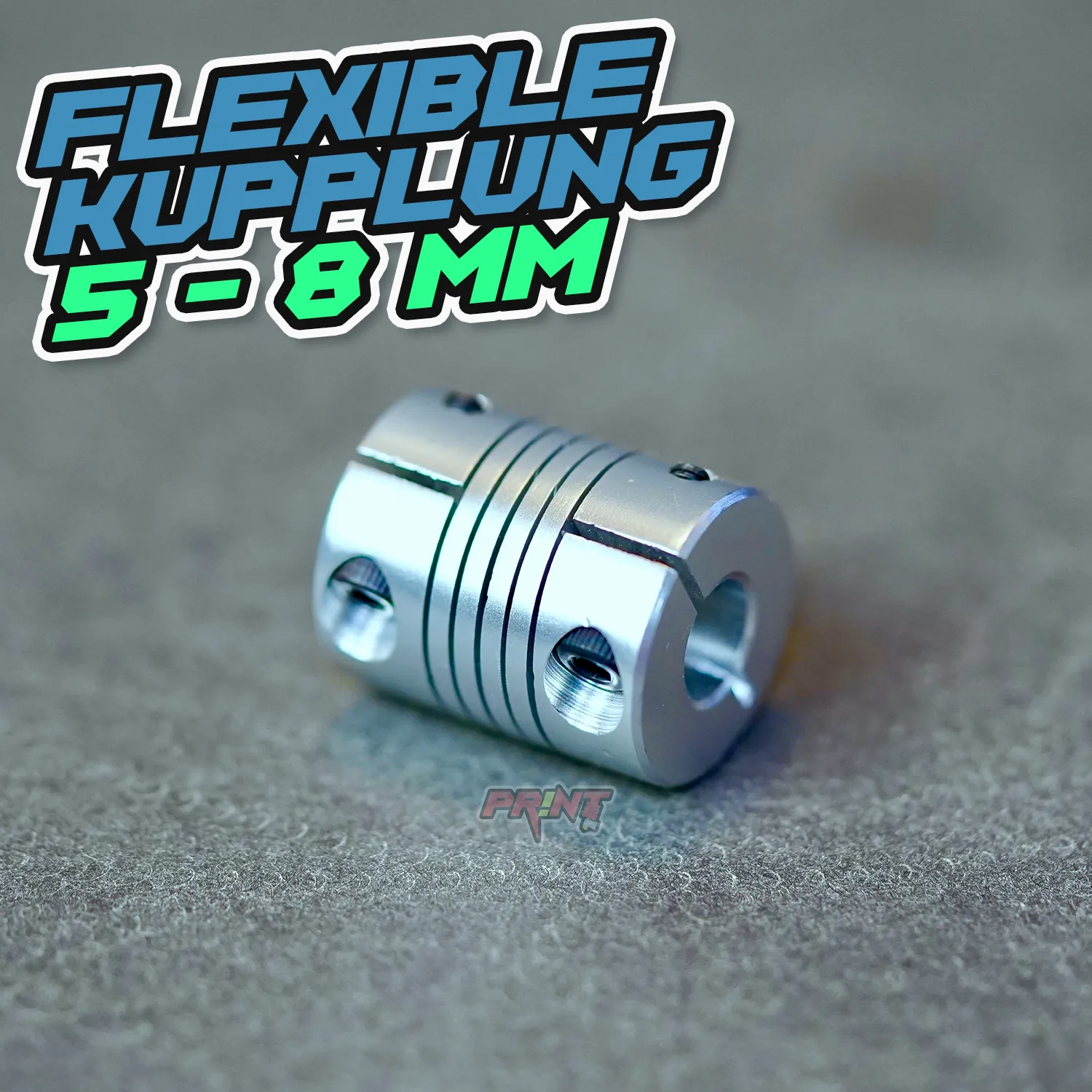

Flexible Wellenkupplung

Oft sind die Wellen in den Druckern für Z nicht sonderlich gerade und so kommt es zum sogenannten "Z-Wobbel". Unschöne Rillen im Bauteil. Nicht immer ist die Welle Schuld an diesem Druckbild, aber es ist eine Fehlerquelle, welche sich recht einfach durch flexible Kupplungen ausschließen lässt. Durch den mittleren Verbindungsteil (Feder) ist die Wellenkupplung in der Mitte beweglich. Durch diese Beweglichkeit wird der unrunde Lauf der Gewindespindel ausgeglichen und die Z-Achse kann ohne Verspannen verfahren.

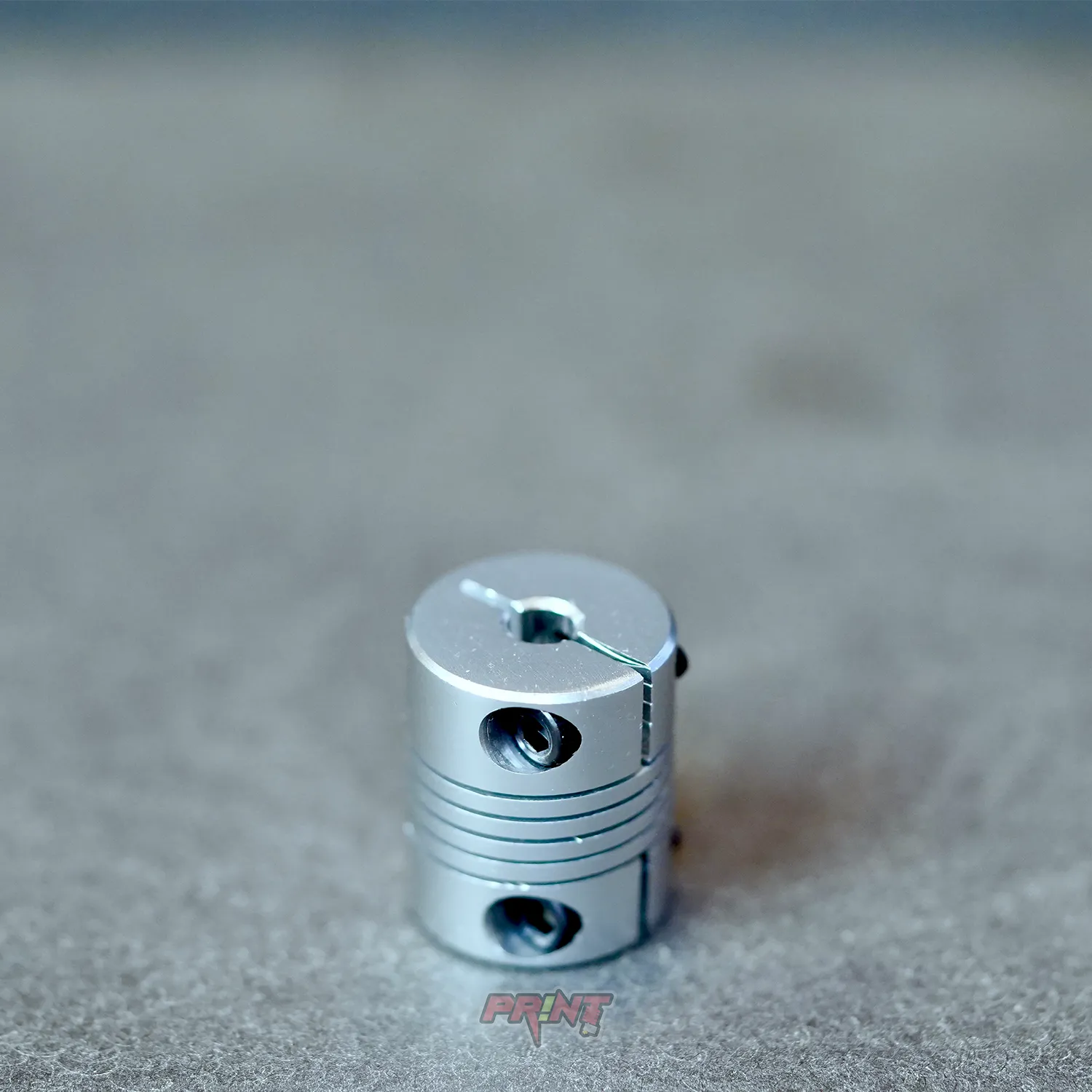

Diese Z-Kupplung entwickelt ihre Klemmwirkung auf die Motorwelle sowie die Gewindespindel über einen Schlitz. Hierdurch wird die Zentrierung zur Motorwelle/Gewindespindel deutlich verbessert.

Maße:

• Außendurchmesser: 20mm
• Länge: 25mm
• Innendurchmesser (für Motorwelle): 5mm
• Innendurchmesser (für Gewindespindel): 8mm

Lieferumfang:

wahlweise

• 1x Wellenkupplung

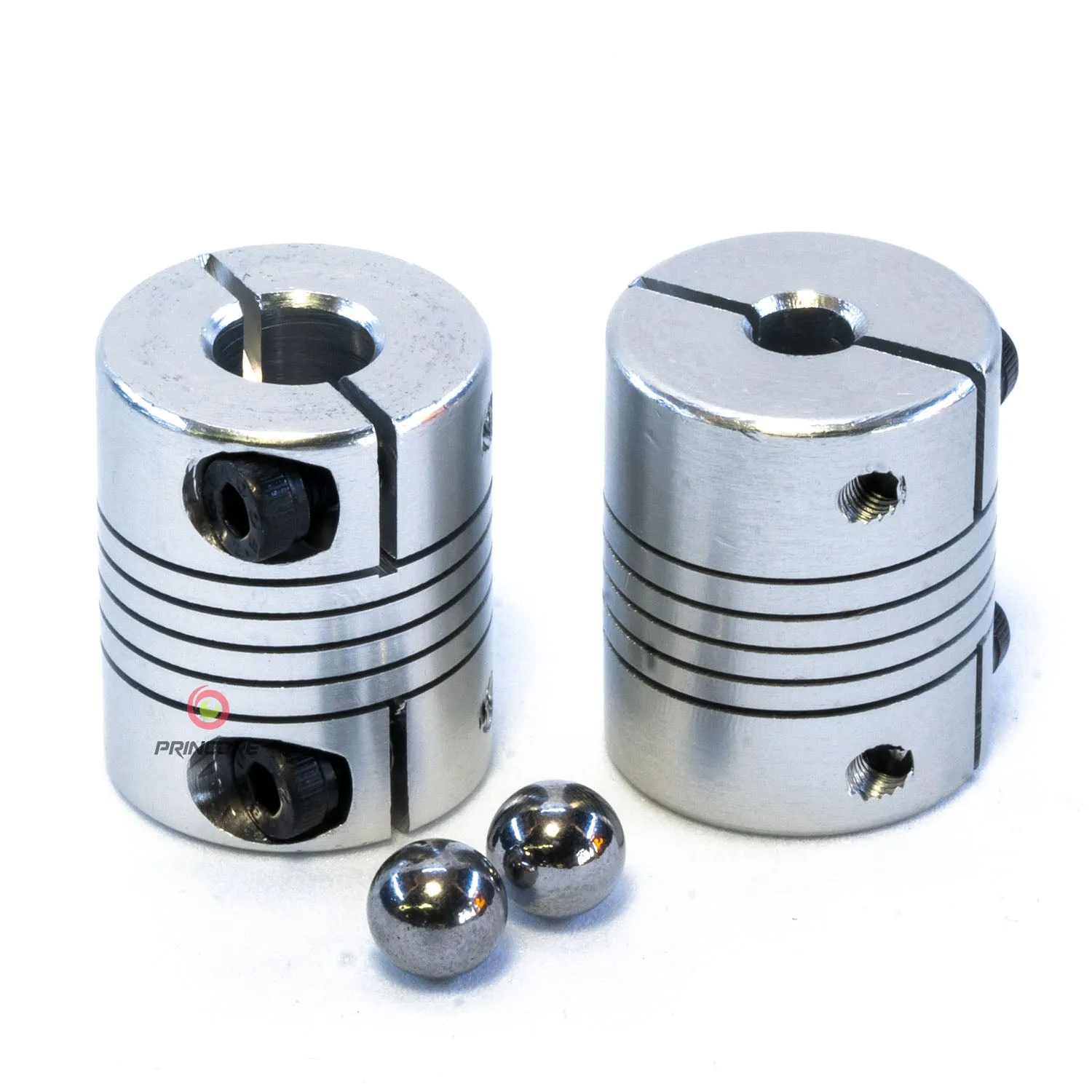

• Set mit 2 Wellenkupplungen 2  Stahlkugeln Durchmesser 7mm

Versandgewicht: ab 200g
